1. 行業特點
超市是具備一定的規模，相當的面積，全部實行無人售貨，由消費者在無人干預的情況下挑選喜愛的商品，避免售貨人員左右使消費者購買能力低而引起的尷尬。在日常的管理中，需要避免貨品被不良消費者順手牽羊，避免他人的蓄意破壞，避免消費者在人潮過多時發生意外；還要保障倉庫的貨物安全，進行員工的管理等工作。因此，超市必須配以一整套完備的監控系統，解決超市運營中的安全、控制管理問題。
2. 需求分析
超市監控需求主要表現為以下兩點：
3. 設計思路
-
采用網絡攝像機直接將采集到的視頻信號轉換為基于以太網絡標準數據包方式。
-
網絡攝像機種類根據安裝位置和監控需要靈活選用。
4. 系統組成
整個系統由超市前端設備，超市本地監控中心，遠程客戶端組成。
前端設備：網絡攝像機：是擁有獨立IP地址和嵌入式的操作系統從而實現網絡監控的智能化產品。 它可以通過LAN、ADSL等連接或者是無線網絡適配器直接連接到網絡上。負責采集監控現場的視頻圖像、報警數據等。
網絡攝像機包括一個鏡頭、光學過濾器、影像感應器、數字化壓縮控制器以及嵌入式操作系統。新型的網絡攝像機還能夠配備其它更高級的功能如動態監測功能。
超市監控中心：監控中心配置IDRS混合型網絡硬盤錄像機(IDRS H-DVR)和顯示器對所有前端網絡攝像機的統一接入和管理，通過顯示器可以觀看實時監控圖像。該網絡硬盤錄像機最多可連接64路網絡攝像機輸入，集實時監視、錄像、視頻動態感知、報警聯動、數字矩陣、畫面分組顯示、云鏡控制、回放檢索、圖像打印、備份、IE瀏覽和網絡分控等功能于一體。
網絡客戶端：網絡客戶端是指除了監控中心以外，網絡內其他需要進行網絡遠程監控的用戶終端。

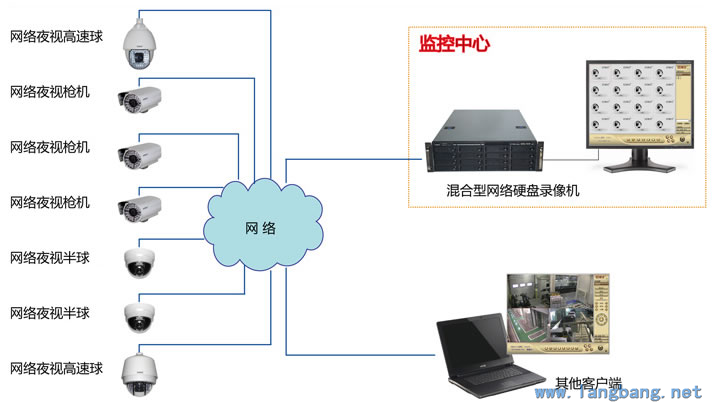

5. 系統原理圖
?
6. 系統功能介紹
6.1 本地監控功能(監控中心IDRS混合型網絡硬盤錄像主機)
6.1.1系統功能
系統
-
軟件支持Windows 2000\ Windows XP\ Windows VISTA\ Windows 7\ Windows 2003等操作系統。
-
中、英文操作界面可選。
-
H.264視頻壓縮格式。
-
壓縮分辨率：D1\2CIF\CIF\QCIF可選。
-
PC-DVR軟件最多支持64路視頻輸入。
-
支持PAL\NTSC視頻信號輸入。
-
每路均可達到全實時25幀/秒（PAL）或30幀/秒（NTSC）。
-
在界面上直接顯示網絡配置信息和在線訪問本機的客戶端IP地址。
-
在界面上顯示當前的日期、時間、星期，CPU和硬盤的占用量。
雙顯示器輸出
-
支持預覽&預覽、預覽&回放、預覽&設置等雙屏顯示方式。
色彩調節
-
對某一通道圖像的亮度、對比度、飽和度、色彩效果進行調節，并且可以把某一通道的各項參數復制到其他通道中去。
OSD（日期和字符）
-
在攝像機畫面上疊加攝像機名稱、日期、時間等OSD信息。
-
設置日期顯示格式。
-
編輯OSD字符（攝像機名稱）。
-
調整OSD位置（在OSD設置界面用鼠標直接拖動OSD到合適位置）。
電子地圖
-
設置是否使用電子地圖。
-
自定義地圖。
-
設置報警點（在地圖增加報警探頭和攝像機）。
-
報警后電子地圖自動彈出，顯示報警方位。
云臺（或智能球）控制和輔助控制
-
支持PTZ控制面板按鈕控制和視頻窗口直接拖拽鼠標兩種云臺\鏡頭控制方式。
-
支持多種云臺控制協議和波特率。
-
對云臺進行上、下、左、右控制、對鏡頭進行遠近、聚焦、光圈控制。
-
調整智能球旋轉速度。
-
對燈光、雨刷等輔助設備進行開關控制。
-
添加\刪除\調用預置點。
-
設置和執行報警聯動預置位。
-
可以設置當云臺在一定時間內無控制動作時，自動返回指定的看守位。
-
設置和執行預置點巡航。
日志
-
記錄交班日志：該功能主要是用于工作人員做好交接班時的記錄, 便于工作銜接和管理。
-
可以設置日志保存天數。
-
記錄報警日志。
-
全面的系統日志功能，包括使用者的每一步操作、系統運行情況、報警記錄，以及工作計劃都納入日志管理中，以便查找問題和故障。
語音對講
-
與客戶端或其它服務器端建立語音對講，同一時間只能建立一個連接發起對講。
系統參數備份和導入
-
對系統設置里的參數進行備份和恢復，主要包括解碼器的參數（協議、地址碼、波特率），各個攝像機自定義名稱，錄像計劃、報警計劃、用戶權限等。
執行自定義程序
-
根據需要選擇一個應用程序，在需要運行該程序的的時候，直接在DVR軟件中快速啟動并運行該程序。
打開資源管理器
屏幕鍵盤
-
通過調用屏幕上軟鍵盤，用鼠標控制軟鍵盤進行文本或指令輸入。
鍵盤快捷鍵設置
監聽和錄音
-
具1～64路音頻與視頻同步輸入功能，音質清晰流暢，無雜音。
-
可以設置是否使用現場聲音監聽功能。
-
對系統音量大小的調節，并且可以把某一通道的各項參數復制到其他通道中去。
-
每路視頻和音頻可進行同步存儲，聲音與圖像數據同包，回放時音質無失真。
-
可通過網絡傳輸音頻信號，實現網絡遠程監聽和音視頻同步回放。
退出和重啟模式選擇
-
退出DVR軟件后可執行的模式：退出到Windows或自動關閉計算機。
-
設置自動關機時間：選擇自動關機選項，可以定時關機（需要設定好定時關機的時間）。
-
設置自動重啟計劃：選擇周一至周日七天任意一天或幾天。
-
設置自動重啟時間：設置DVR主機自動重啟時間。
用戶權限
-
可以設置是否啟用操作權限管理功能。
-
可以設置是否要對通過網絡訪問的用戶實行權限管理。
-
設定多級用戶密碼登陸，服務器端和網絡客戶端的不同操作員享有不同權限，避免非法操作。
-
可以獨立設置每個操作員的具體訪問權限，包括對每路攝像機的預覽、回放、音頻、云鏡控制等進行授權。
-
可以設置在一段時間無操作時系統自動鎖機，防止其他無關人員操作。
系統保護
-
功能鎖：在不想讓人操作時可以鎖定軟件。
-
系統鍵屏蔽：開啟此功能時, 鍵盤上包括Ctrl+Alt+Del在內的一些系統鍵失效。
-
水�。╓ater Mark Proof）防偽功能：選取.bmp文件作為水印，防止圖像被篡改。
穩定性保障
-
系統具有掉電重啟功能，停電時自動關閉，來電后自動啟動。
-
軟件看門狗功能：系統采用軟件看門狗處理偶發死機，保證系統穩定運行。
6.1.2顯示預覽
圖像顯示
-
支持多種屏幕解析度：1024*768、1280*1024，1280*728，1680*1050
-
系統畫面顯示圖象清晰度高，圖像細膩柔和、運動圖像無拖尾與抖動等。
-
實時顯示滯后時間≤0.1秒。
-
支持1、4、6、9、13、16、20、25、28、33、36、40、49、64多種畫面分割方式。
-
支持全屏顯示，在主窗口上單擊鼠標右鍵可以滿屏顯示監視窗口。
-
可以顯示每個視頻通道工作狀態，如連續錄像、視頻移動偵測錄像、報警聯動錄像、單純監視等。
畫面遮擋
-
該功能用于對監控圖像中需要保密的特殊區域進行遮擋，例如ATM機鍵盤區域。一個畫面上最多可設置12個遮擋區域。
循環切換
-
畫面循環切換時間間隔0-20秒可調。
-
點擊“循環切換”按鈕啟動攝相機輪巡預覽，再次按下時結束輪巡。
分組切換顯示
-
可以定義多達16個顯示群組，每個顯示群組可以任意定義不同畫面組合及分割方式，用戶通過組群切換，可以快速瀏覽到重要關聯畫面，提高畫面監看效果。
-
每個分組可以從1,4,6,9,13,16,20,25,28,33,36,40,49,64分割方式中選擇一種。
-
每組中的一個攝像機只能顯示一次，但可以定義顯示在任意一個窗口位置。
抓取顯示圖像
-
點擊“抓圖”按鈕可以抓取當前指定窗口的一幀圖片。
-
抓圖路徑可設置。
6.1.3存儲與回放檢索
手動錄像開\關
-
首先選中要錄像的圖像，然后點擊“手動錄像”按鈕即可開始手動錄像，再次點擊可關閉。
緊急錄像30秒
-
點擊“緊急錄像”按鈕，所有攝像機將緊急錄像30秒，無論攝相機是否在執行別的錄像方式。
錄像存儲
-
錄像模式：可變位率或恒定位率
-
錄像畫質：最好、較好、一般、較差、最差可選。
-
錄像分辨率：D1\2CIF\DCIF\CIF\QCIF（不同型號會有所差別）。
-
可以自定義每個攝像機的錄像保存時間或統一設置。
-
錄像速度1~30幀/秒可調。
-
可以分組設置錄像計劃。
-
錄像模式：連續錄像、傳感器報警錄像、移動報警錄像、移動或傳感器錄像、不錄像。
-
支持多硬盤循環錄像，無需人工換盤。
即時回放（預覽界面執行）
-
發生緊急情況時，可以不進入回放界面直接在預覽界面進行某路圖像的即時回放（10秒~8分鐘內時長可選），便于快捷查看最近視頻。
回放檢索（回放界面執行）
-
支持時間軸檢索。
-
支持按日期、時間、攝像機編號或按文件列表進行回放檢索。
-
支持單路回放和多達16路圖像同步回放。
-
針對回放窗口中某特定區域的智能檢索，便于快速搜索該區域活動圖像。提高搜索效率。
-
回放控制：前一分鐘、后一分鐘、開始\暫停、單幀、回放圖像局部放大、音量大小、播放速度調整（2～5倍速快放、1\2～1\5倍速慢放）等。
-
可對回放圖像進行抓拍，并對抓拍的圖片進行儲存、放大、打印等。
-
支持多窗口按不同時間段同時回放同一路攝像機圖像。
-
回放與錄像同時進行，互不影響。
-
錄像資料剪輯、備份與播放
-
剪輯錄像文件并單獨保存到硬盤。
-
可以把某些攝像機在某個時間段的錄像資料手動備份到指定硬盤或CD光盤上。
-
可以用DVR軟件直接查看備份的錄像資料。
-
可以用DVD\CD刻錄機刻錄備份的視頻（不需要載入第三方軟件）。
-
備份錄像資料可以通過單機播放軟件在任意一臺機器上播放。
6.1.4報警
聲音偵測
-
當現場聲音大于設定的音量閥值時系統會產生一個聲音偵測被觸發的信號，以便示警。
傳感器報警
-
最多支持32路報警輸入和32路報警輸出。
-
當傳感器聯動某路攝像機發生報警時，可自動放大該路視頻圖像，放大顯示時長可設置，并可手動關閉。
-
界面可以顯示報警輸入狀態：未設防、設防或報警。
-
界面可以顯示報警輸出狀態：關閉或打開。
-
手動控制或報警聯動控制報警輸出（燈光、門鎖等）開啟或關閉。
-
Beep報警：可以設置當系統有警報時是否打開Beep響聲。
-
報警可以聯動高速球（或帶預置位功能的云臺）轉到指定預置位。
-
報警時可以播放指定WAV聲音文件。
-
支持常開\常閉兩種報警類型。
-
報警可以聯動一個或多個攝像機進行錄像。
-
報警后可以向指定的郵箱發送電子郵件（自動抓取報警圖片作為附件）。
-
可以設置報警布防時間段。
-
報警主動上傳到NVR客戶端：當系統有報警時，會主動將報警信息和圖像傳到客戶端。
-
具有報警預錄像功能，可對報警前的錄像資料進行預先存儲，預錄像的時間可進行設置。
-
報警輸出時間延遲時間可以任意設定。
視頻丟失報警
-
當攝像機信號無法正常輸入給錄像主機時，系統自動啟動報警。
移動偵測報警
-
移動偵測：當畫面中有物體移動時，系統可以發出“BB”聲音報警和移動畫框報警，一個畫面上最多可設置12個偵測區域，并且可以設置移動偵測的“靈敏度”和“閥值”。
-
報警后可以向指定的郵箱發送電子郵件。
-
報警主動上傳到NVR客戶端：當系統有報警時，會主動將報警信息和圖像傳到客戶端。
-
報警時可以向指定手機發送短消息（需要SMS設備支持）。
-
報警時可以播放指定WAV聲音文件。
-
移動偵測可以聯動報警盒的報警輸出。
-
可以設置移動偵測報警布防時間段。
6.1.5 網絡監控
網絡功能
-
可設置是否允許網絡客戶端連接視頻。
-
可設置是否啟用PDA監控功能。
-
設置NVR客戶端和IE客戶端連接的端口號。
-
報警主動上傳到NVR客戶端：當系統有報警時，會主動將報警信息和圖像傳到客戶端。
-
可以設置允許同時連接的最大視頻通道數（0至256）。
-
可以選擇是否使用DNS域名解析功能。
-
設置網傳圖像幀數。
-
設置網傳圖像分辨率：D1、2CIF、DCIF、CIF、QCIF可選。
-
設置網傳圖像質量：最好、較好、一般、較差、最差可選。
IE客戶端功能
-
可以同時連接多路攝像機視頻。
-
支持1、4、6、9、10、16分割多種顯示模式。
-
支持單畫面放大顯示。
-
可以把通過網絡監看的視頻直接手動錄像到本地計算機中，并在IE客戶端界面中直接進行回放。
-
支持云臺控制（云臺上\下\左\右、鏡頭遠近\聚焦\光圈，調用預置位，燈光，雨刷）。
6.1.6 其它擴展功能
Hybrid 功能
-
可以添加IP攝像機或網絡視頻服務器到DVR軟件里進行監看和錄像。添加的IP攝像機或網絡視頻服務器的圖像會依次顯示在DVR本身現有圖像的后面。
-
遠程重啟IP攝像機或網絡視頻服務器。
-
調整時鐘同步。
-
對添加到DVR軟件里顯示的IP攝像機、網絡視頻服務器進行遠程參數設置和維護，具體內容如下：
-
遠程修改IP、管理員用戶名和密碼。
-
修改攝像機名稱、視頻幀率、分辨率、碼流類型、OSD。
-
設置解碼器協議、設置預置位、設置定時調用預置位、設置預置位巡航。
-
設置傳感器報警聯動處理方式（上傳中心、聯動錄像、觸發報警輸出、報警聯動調用云臺預置位等）和報警布防時間段。
-
設置移動偵測、視頻遮擋、視頻丟失報警處理方式（上傳中心、聯動錄像、觸發報警輸出、報警聯動調用云臺預置位等）和報警布防時間段。
手機監控
-
通過手機可以單路圖像預覽。
-
支持通道選擇。
-
支持云臺控制（用手機的方向鍵操作）。
-
對手機功能的要求： a. 支持JAVA CLDC 1.1\MIDP 2.0， b. 開通GPRS或CDMA數據業務，c.將手機接入點設置為互聯網。
管理門禁（ACU，Access Control Unit）
-
直接把門禁刷卡進出信息（姓名\卡號\頭像等）疊加在視頻圖像中。
-
可按日期、時間、姓名、卡號等進行事件搜索。
-
支持數據庫導入。
-
兼容門禁控制主機和門禁管理軟件型號：AC-215、AS-215（以色列Roeselare）。
-
可以選擇開啟或關閉ACU功能。
-
管理電子收款機（POS）
-
在視頻圖像上疊加POS機產生的文本信息，并可定義文本信息在屏幕上的疊加位置。
-
事件搜索：根據關鍵詞、開始時間和攝像機號等進行事件搜索。
-
文本過濾器：顯示相關關鍵字的視頻文件，跳過無關。
-
所有交易記錄都保存在Microsoft Access中供以后使用。
-
非正常交易警報：當出現預固定異常交易，系統會報警。
-
一臺硬盤錄像機最大支持16個 POS機（RS232接口）或32個 POS機（網絡接口）。
-
可以選擇開啟或關閉POS功能。
6.2 遠程監控功能（辦公室等網絡客戶端）
6.2.1 圖像顯示和音頻監聽
圖像顯示
-
支持多種屏幕解析度：1024*768、1280*1024，1280*728
-
可對視頻分組顯示，可以設置32個顯示群組，每個顯示群組可以任意定義不同畫面組合及分割方式，用戶通過選擇不同的組群進行連接，可以快速瀏覽到需要監看的網絡視頻圖像。
-
每個顯示群組支持1、4、6、9、13、16、20、25、28、33、36、40、49、64多種畫面分割方式。
-
多個攝像機圖像可以在一個窗口中輪循顯示，可以設置輪循的間隔時間。
-
支持不同顯示群組間的輪循切換顯示。
-
支持單路放大全屏顯示。
-
針對百萬像素攝像機，可進行局部放大。
-
預設視頻傳輸速度支持實時、自動和單幀三種速度模式。在自動和單幀模式中，鼠標點中哪路圖像，哪路圖像就轉為實時傳輸。
-
可以根據網絡帶寬即時調節網絡視頻傳輸的畫質、幀率和分辨率。
-
通過添加視頻解碼卡，可以直接解碼輸出模擬視頻圖像到多個監視器。
-
支持雙顯示器輸出：客戶端主界面和電子地圖界面可以在2個顯示器上分別顯示。
-
對某一通道圖像的亮度、對比度、飽和度、色彩效果進行調節，并且可以把某一通道的各項參數復制到其他通道中去。
-
點擊“抓圖”按鈕可以抓取當前指定窗口的一幀圖片，抓圖路徑可設置。
音頻監聽和對講
-
在監看視頻圖像的同時可以進行音頻監聽。
-
可以調節音量大小。
-
可以與前端DVR或IP攝像機等設備進行語音對講，同一時間只能建立一個連接發起對講。
6.2.2 存儲與回放檢索
錄像存儲
-
可以設置各圖像窗口的錄像計劃。
-
支持手動錄像和按照錄像時間表自動錄像。
-
在錄像時間表里可選擇連續錄像、傳感器觸發錄像、移動偵測錄像、移動或傳感器錄像多種錄像模式。
遠程回放檢索
-
可以遠程回放檢索前端設備(PC式硬盤錄像機和嵌入式硬盤錄像機)里的錄像資料。
本地回放檢索
-
支持時間軸檢索。
-
支持按日期、時間、攝像機編號或按文件列表進行回放檢索。
-
支持1，4，9 和 16路圖像同步回放。
-
可以針對回放窗口中某特定區域進行智能檢索，快速搜索選定區域內的活動圖像。
-
回放控制：前一分鐘、后一分鐘、開始\暫停、單幀、回放圖像局部放大、音量大小、播放速度調整（2～5倍速快放、1\2～1\5倍速慢放）等。
-
可對回放圖像進行抓拍，并對抓拍的圖片進行儲存、放大、打印等。
-
可以在多窗口中按不同時間段同時回放某一路攝像機圖像。
-
回放與錄像同時進行，互不影響。
錄像資料剪輯、備份與播放
-
剪輯錄像文件并單獨保存到硬盤。
-
可以把某些攝像機在某個時間段的錄像資料手動備份到指定硬盤或CD光盤上。
-
可以用DVR軟件直接查看備份的錄像資料。
-
可以用DVD\CD刻錄機刻錄備份在硬盤中的視頻資料（不需要載入第三方軟件）。
-
備份錄像資料可以通過單機播放軟件在任意一臺機器上播放。
6.2.3 報警和電子地圖
傳感器報警
-
界面可以顯示報警輸入狀態：未接到報警或接到報警。
-
界面可以顯示報警輸出狀態：關閉或打開。
-
手動控制報警輸出（燈光、門鎖等）開啟或關閉。
-
報警時可以播放指定WAV聲音文件。
-
移動偵測報警
-
報警時可以播放指定WAV聲音文件。
電子地圖
-
可以設置是否啟用電子地圖功能。
-
系統采用二級地圖模式：第一級地圖以圖標形式顯示各DVR的所處的地理位置；第二級地圖以圖標形式顯示各DVR所屬攝像機和報警探測器的具體安裝位置。用戶可以自行設計和更換地圖。
-
可以增加、刪除和布置一級地圖中的DVR和二級地圖中的報警探測器和攝像機。
-
可對所有DVR或某個DVR進行布防/撤防操作。
-
當客戶端接收到某個前端DVR設備報警后，對應的一級地圖DVR圖標和二級地圖報警探測器圖標會變成紅色并閃爍。
-
在布防狀態下，客戶端接到報警信號時可以自動連接并顯示與報警探測器關聯的視頻圖像。
-
電子地圖有兩種顯示模式：延伸模式和擴展模式
-
延伸模式：圖像界面和地圖界面在一個顯示器里同時顯示
-
